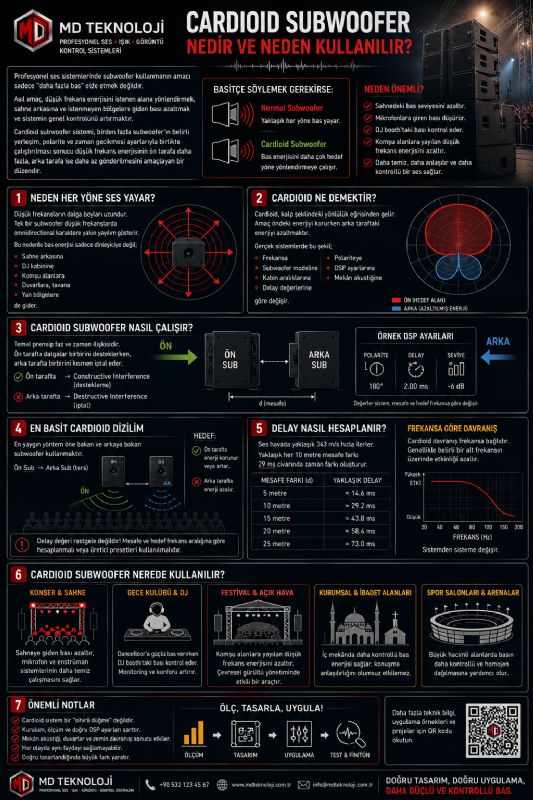

Cardioid Subwoofer Nedir ve Neden Kullanılır?
Cardioid Subwoofer Nedir ve Neden Kullanılır?
Profesyonel ses sistemlerinde subwoofer kullanmanın amacı sadece “daha fazla bas” elde etmek değildir.
Asıl amaç, düşük frekans enerjisini istenen alana yönlendirmek, sahne arkasına ve istenmeyen bölgelere giden bası azaltmak ve sistemin genel kontrolünü artırmaktır.
Bu noktada en sık kullanılan yöntemlerden biri cardioid subwoofer dizilimidir.
Cardioid subwoofer sistemi, birden fazla subwoofer'ın belirli yerleşim, polarite ve zaman gecikmesi ayarlarıyla birlikte çalıştırılması sonucu düşük frekans enerjisinin ön tarafa daha fazla, arka tarafa ise daha az gönderilmesini amaçlayan bir düzenlemedir.
Basitçe söylemek gerekirse:
Normal subwoofer → yaklaşık her yöne bas yayar
Cardioid subwoofer → bas enerjisini daha çok hedef yöne yönlendirmeye çalışır
Bu nedenle özellikle sahne, konser, gece kulübü, festival ve büyük etkinlik sistemlerinde önemli avantaj sağlar.
Subwoofer Neden Her Yöne Ses Yayar?
Düşük frekansların dalga boyları oldukça uzundur.
Örneğin 50 Hz civarında bir ses dalgasının dalga boyu yaklaşık 6,8 metredir.
Subwoofer kabininin fiziksel boyutu bu dalga boyuna göre çok küçük kaldığı için tek bir subwoofer düşük frekanslarda oldukça geniş, hatta pratikte çoğu durumda omnidirectional karaktere yakın yayılım gösterir.
Bu şu anlama gelir:
Subwoofer yalnızca seyirciye değil;
Sahne arkasına
DJ kabinine
Komşu alanlara
Duvarlara
Tavana
Yan bölgelere
de önemli miktarda düşük frekans enerjisi gönderebilir.
Bu durum bazı projelerde ciddi problem yaratır.
Cardioid Ne Demektir?
“Cardioid” kelimesi kalp şeklindeki yönlülük eğrisinden gelir.
Cardioid mikrofonlarda olduğu gibi, cardioid subwoofer düzeninde de amaç öndeki enerjiyi korurken arka taraftaki enerjiyi azaltmaktır.
İdeal durumda yönlülük diyagramı kalbe benzer.
Gerçek sistemlerde bu şekil;
Frekansa
Subwoofer modeline
Kabin aralıklarına
Delay değerlerine
Polariteye
DSP ayarlarına
Mekân akustiğine
göre değişir.
Bu nedenle cardioid davranış tek bir frekansta veya bütün bas bandında aynı seviyede oluşmaz.
Cardioid Subwoofer Nasıl Çalışır?
Temel prensip faz ve zaman ilişkisini kullanmaktır.
Birden fazla subwoofer farklı yönlerde veya farklı konumlarda yerleştirilir.
Arka veya ters yönlü çalışan subwoofer'a uygun;
delay + polarite + seviye
ayarı uygulanır.
Amaç, ön tarafta dalgaların mümkün olduğunca birbirini desteklemesi, arka tarafta ise birbirini kısmen iptal etmesidir.
Yani sistem fiziksel olarak sesi “duvar gibi kesmez”.
Düşük frekans dalgalarının birbirleriyle olan faz ilişkisini kullanarak arka tarafta destructive interference, ön tarafta ise constructive interference oluşturmaya çalışır.
En Basit Cardioid Dizilim
Yaygın yöntemlerden biri iki veya üç subwoofer kullanılarak oluşturulan dizilimdir.
Örneğin:
Öne bakan subwoofer
ve
Arkaya bakan subwoofer
birlikte kullanılabilir.
Arkaya bakan subwoofer'a belirli bir delay ve polarite işlemi uygulanır.
Sonuçta:
Ön tarafta → bas enerjisi korunur veya desteklenir
Arka tarafta → belirli frekans aralığında bas enerjisi azalır
Ancak kullanılacak delay değeri rastgele değildir.
Subwoofer'lar arasındaki fiziksel mesafe ve hedef frekans aralığı dikkate alınarak hesaplanmalı veya üreticinin presetleri kullanılmalıdır.
Cardioid Subwoofer Neden Kullanılır?
1. Sahnedeki Bas Seviyesini Azaltmak
Konserlerde subwoofer'lar genellikle sahnenin önünde bulunur.
Normal sub diziliminde bas enerjisinin önemli bölümü sahneye geri döner.
Bu durum;
Davul mikrofonları
Vokal mikrofonları
Enstrüman mikrofonları
IEM sistemleri
Sahne monitörleri
üzerinde olumsuz etki oluşturabilir.
Cardioid dizilim sahne arkasına giden düşük frekans enerjisini azaltarak daha temiz bir çalışma ortamı oluşturabilir.
2. Mikrofonlara Giren Bası Azaltmak
Düşük frekans enerjisi sahne mikrofonlarına girdiğinde sistemde gereksiz LF birikimi oluşabilir.
Özellikle kick, vokal ve çeşitli açık mikrofonlarda bu durum miksin temizliğini etkileyebilir.
Cardioid sistem bu enerjiyi azaltmaya yardımcı olur.
3. DJ Booth'taki Bası Kontrol Etmek
Gece kulüplerinde subwoofer'lar dans pistine yönelik çalışırken DJ kabini gereğinden fazla bas alabilir.
Bu hem DJ'in monitoring kararlarını hem de uzun süreli çalışma konforunu etkileyebilir.
Doğru tasarlanmış cardioid LF sistemi, dancefloor'a güçlü bas verirken DJ booth tarafındaki enerjiyi azaltabilir.
4. Komşu Alanlara Yayılan Düşük Frekansı Azaltmak
Özellikle açık hava konserleri, festival alanları ve şehir içindeki etkinliklerde düşük frekans çok uzun mesafelere yayılabilir.
Cardioid subwoofer dizilimi;
sahne arkası + konut bölgesi + backstage + teknik alanlar
gibi istenmeyen yönlerdeki bas seviyesini azaltmak için kullanılabilir.
Bu, çevresel gürültü yönetiminde önemli bir araçtır.
Ancak cardioid tek başına bütün çevresel gürültü problemlerini çözmez.
5. Daha Kontrollü LF Coverage Sağlamak
Profesyonel sistem tasarımında amaç yalnızca yüksek SPL üretmek değildir.
Düşük frekansın da mümkün olduğunca hedef dinleyici alanına yönlendirilmesi istenir.
Cardioid dizilim sistemin LF directivity'sini geliştirir.
Cardioid ile Bas Tamamen Arkadan Yok Olur mu?
Hayır.
Bu çok önemli bir noktadır.
Cardioid subwoofer sihirli bir çözüm değildir.
Arka tarafta “sıfır bas” elde edilmez.
Elde edilen rejection;
Frekansa
Sistem geometrisine
Mekâna
Kabin sayısına
DSP ayarlarına
bağlıdır.
Belirli bir frekans aralığında önemli miktarda arka reddetme sağlanabilir ancak bütün bas bandında kusursuz iptal beklemek gerçekçi değildir.
Cardioid ile End-Fire Aynı Şey midir?
Hayır.
İkisi de düşük frekans yönlülüğünü kontrol etmek için kullanılan yöntemlerdir ancak çalışma prensipleri ve fiziksel yerleşimleri farklıdır.
Cardioid: Genellikle öne ve arkaya çalışan subwoofer'ların faz/delay ilişkisiyle yönlülük oluşturur.
End-Fire: Subwoofer'lar fiziksel olarak arka arkaya belirli mesafelerle dizilir ve delay uygulanarak ön yönde dalgaların birleşmesi sağlanır.
Her iki sistemin de avantajları ve dezavantajları vardır.
Projenin fiziksel alanına göre seçim yapılmalıdır.
Gradient Dizilim Nedir?
Cardioid sistemlerin bir başka yaklaşımı gradient array'dir.
Subwoofer'lar belirli mesafelerde konumlandırılır ve aralarında delay/polarite ilişkisi oluşturulur.
Bu yöntemle düşük frekans enerjisinin ön ve arka yönlerdeki davranışı şekillendirilebilir.
Bazı üreticiler kabin tasarımlarını doğrudan cardioid veya gradient kullanıma uygun şekilde geliştirir.
Fabrika Presetleri Neden Önemlidir?
Modern profesyonel subwoofer sistemlerinde üreticiler çoğu zaman;
Cardioid
Front
Rear
End-Fire
Array
gibi hazır DSP presetleri sunabilir.
Bu presetler belirli kabin geometrilerine göre geliştirilmiştir.
Üreticinin önerdiği yerleşim mesafesi ve DSP ayarlarının dışına çıkıldığında beklenen yönlülük elde edilemeyebilir.
Bu nedenle “arka sub'un polaritesini çevirdim, cardioid oldu” yaklaşımı doğru değildir.
Cardioid Subwoofer Sistemi Nasıl Ayarlanır?
Profesyonel süreç şu şekilde ilerlemelidir:
1. Hedef frekans aralığı belirlenir
2. Subwoofer yerleşimi planlanır
3. Fiziksel mesafeler belirlenir
4. Delay hesaplanır veya üretici presetleri kullanılır
5. Polarite kontrol edilir
6. Ön ve arka ölçüm noktaları belirlenir
7. Frequency response ve phase ölçülür
8. Arka rejection kontrol edilir
9. Ön coverage ve SPL kontrol edilir
10. Sistem ana PA ile hizalanır
Bu işlem sadece kulakla yapılmamalıdır.
Ölçüm sistemi kullanmak gerekir.
Cardioid Sistemlerde Delay Neden Kritik?
Delay yanlış ayarlanırsa ön taraftaki enerji de zarar görebilir.
İdeal durumda:
Önde → faz ilişkisi destekleyici
Arkada → faz ilişkisi iptal edici
olmalıdır.
Yanlış delay değerinde;
Ön SPL düşebilir
Frekans response bozulabilir
Bazı frekanslarda ciddi cancellation oluşabilir
Arka rejection beklenenden kötü olabilir
Bu nedenle birkaç milisaniyelik hata bile sistemi etkileyebilir.
Cardioid Dizilimin Dezavantajları
Cardioid sistemlerin önemli avantajları vardır ancak bazı bedelleri de bulunur.
Daha Fazla Subwoofer Gerekebilir
Arka kontrol için kullanılan subwoofer da sistem kapasitesinin bir parçasıdır.
Bu nedenle aynı sayıda kabinle klasik dizilime göre ön SPL farklı olabilir.
Daha Fazla Fiziksel Alan Gerekebilir
Bazı cardioid dizilimler derinlik gerektirir.
Küçük sahnelerde uygulanması zor olabilir.
DSP Gerektirir
Delay, polarite ve seviye kontrolü yapabilecek uygun DSP veya amplifier altyapısı gerekir.
Yanlış Ayar Sistemi Kötüleştirebilir
Profesyonel olarak ayarlanmamış cardioid sistem klasik sub diziliminden daha kötü sonuç verebilir.
Kaç Subwoofer ile Cardioid Yapılır?
Kesin bir sayı yoktur.
Sistem tasarımına göre;
2, 3, 4 veya çok daha fazla subwoofer
kullanılabilir.
Büyük festival ve touring sistemlerinde onlarca subwoofer farklı array geometrileriyle çalışabilir.
Burada önemli olan kabin sayısı değil, hedeflenen coverage ve rejection performansıdır.
Gece Kulüplerinde Cardioid Subwoofer
Gece kulüplerinde cardioid sistem özellikle faydalı olabilir.
Amaç;
dancefloor'da yüksek ve kontrollü LF
sağlarken;
DJ booth, bar, backstage ve komşu alanlarda gereksiz bası azaltmak
olabilir.
Ancak gece kulüplerinde duvarlar ve yapı üzerinden iletilen düşük frekans da önemli bir problemdir.
Cardioid sistem havadaki LF dağılımını kontrol eder.
Yapısal titreşimi tamamen çözmez.
Bu nedenle gerektiğinde;
subwoofer platform izolasyonu + yapıdan ayrıştırma + bina akustiği + limiter + LF management
birlikte değerlendirilmelidir.
Açık Hava Konserlerinde Cardioid
Açık hava sistemlerinde cardioid kullanımının avantajı daha belirgin olabilir.
Kapalı mekândaki kadar duvar yansıması olmadığı için array'in yönlülük davranışı daha net görülebilir.
Özellikle;
Backstage
Sahne
Yerleşim bölgeleri
Teknik alanlar
tarafındaki bas enerjisinin azaltılmasında önemli katkı sağlayabilir.
Cardioid Subwoofer ile Çevresel Gürültü Kontrolü
Düşük frekanslar çevresel gürültü açısından en zor kontrol edilen bölgelerden biridir.
Bir festival veya açık hava etkinliğinde subwoofer'ın sahnenin arkasındaki konutlara yönelmesi ciddi problem oluşturabilir.
Cardioid dizilim arka yöndeki LF seviyesini azaltarak çevresel gürültü kontrolüne katkıda bulunabilir.
Ancak çevresel gürültü kontrolü;
array yönlülüğü + sistem seviyesi + etkinlik süresi + mekân yerleşimi + bina/zemin etkisi + hava koşulları + ölçüm
ile birlikte değerlendirilmelidir.
En Sık Yapılan Hatalar
Cardioid subwoofer uygulamalarında sık karşılaşılan hatalar şunlardır:
Sadece polariteyi çevirip cardioid olduğunu düşünmek
Delay hesaplamamak
Kabinler arası mesafeyi önemsememek
Farklı subwoofer modellerini rastgele birlikte kullanmak
Üreticinin preset ve yerleşim önerilerini dikkate almamak
Ön ve arka ölçüm yapmamak
Sistemi ana PA ile zaman hizalamamak
Cardioid'in bütün frekanslarda aynı rejection sağlayacağını düşünmek
Cardioid ile yapısal titreşimin tamamen çözüleceğini sanmak
Sadece simülasyona bakıp sahada ölçüm yapmamak
MD Teknoloji Yaklaşımı
MD Teknoloji olarak subwoofer sistemlerinde yalnızca kaç adet subwoofer kullanılacağına bakmıyoruz.
Öncelikle;
mekân → dinleyici alanı → sahne → komşu bölgeler → hedef SPL → hedef LF frekans aralığı → coverage → çevresel gürültü → fiziksel alan
değerlendirilmektedir.
Buna göre;
L/R subwoofer, center cluster, distributed sub, cardioid, gradient veya end-fire
gibi farklı LF mimarileri değerlendirilebilir.
Kurulum sonrasında;
frequency response + phase + delay + polarity + ön/arka SPL + main/sub alignment
ölçülerek sistem optimize edilmelidir.
Sonuç
Cardioid subwoofer sisteminin amacı daha fazla bas üretmek değil, mevcut bas enerjisini daha kontrollü kullanmaktır.
Doğru tasarlanmış bir cardioid sistem;
seyirci tarafında güçlü LF sağlar, sahne arkasındaki bası azaltır, mikrofonlara giren düşük frekans enerjisini düşürür, DJ ve backstage alanlarını rahatlatır ve çevresel gürültü kontrolüne katkı sağlayabilir.
Ancak başarılı sonuç için;
DOĞRU SUBWOOFER + DOĞRU YERLEŞİM + DOĞRU MESAFE + DELAY + POLARITY + DSP + ÖLÇÜM
birlikte kullanılmalıdır.
Cardioid subwoofer sistemi bir “preset açma” işlemi değil, düşük frekans yönlülüğünün mühendislik yoluyla kontrol edilmesidir.
